| 0
- 03.12.2014 - 21:27
|

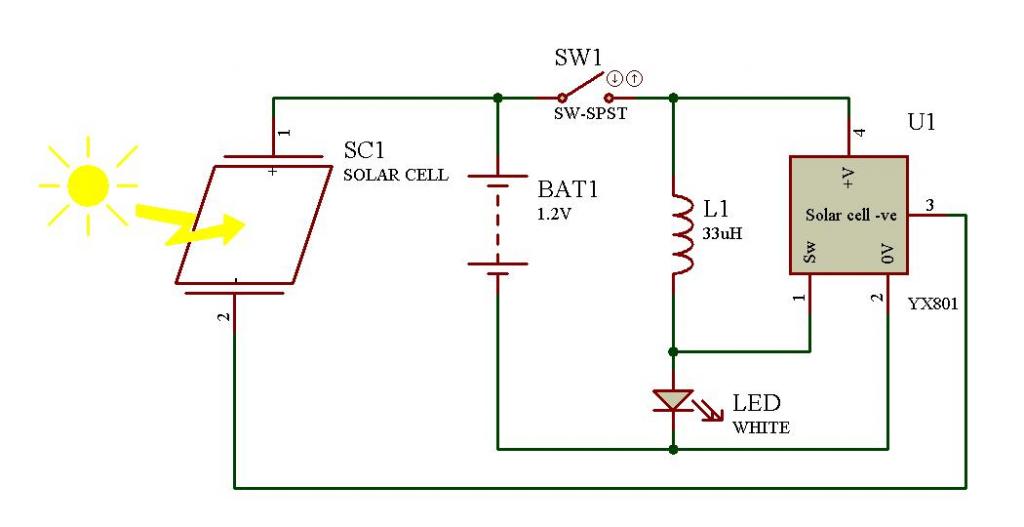

всем доброго времени суток.зима делать нечего.отчего не по паять.но как выяснилось современных микросхем нет у нас в городе.на радидиорынок за одной деталькой влом ехать в выходной,да и не факт.в частности искал MAX1674, MAX1675, MAX1676 или их предшественников .нет их. раскопал завалы,и нашёл садовый "фонарик".естественно он работал плохо. но внутри есть микросхема YX801 даташита не нашёл. http://radiokot.ru/forum/download/fi...8342d35ee7ae02 схема фонарика. нашёл http://www.radioradar.net/radiofan/lighting/yx8018.html вот эту схемку. вопрос . 1.одна и таже имс на схемах(аналог)? 2.даташит на 801? 3.повышающий стабилизированный работающий в интервале 0,8-4,5 в на рассыпухе. на выходе 5,25 в.и хотя бы 0,5А,если источник позволит конечно же.     | |
| 1
- 03.12.2014 - 21:48
| http://pdf.datasheetbank.com/datashe...1/0/ETC/YX8018 | |
| 2
- 04.12.2014 - 11:16
| Если потребитель не привередлив к качеству питания, то может обойтись блокинг-генератором на одном транзисторе? | |
| 3
- 04.12.2014 - 12:35
|
1-Batarelka > Спасибо.правило многие детали не понятны. | |
| 4
- 04.12.2014 - 12:38
| 2-Директор Правды >зарядка сотового. Думаю диапазон 5.0 5.3 не больше.блокинг этого наверное обеспечить не сможет. | |
| 5
- 04.12.2014 - 16:52
| был сегодня в леруа на уральской, там такие фонарики по 175р за 10шт. один фотоэлемент элемент вплотную к 100W лампочке выдаёт ток 5мА будучи закороченным на тестер. | |
| 6
- 04.12.2014 - 21:08
|
собрал=выкинул ненужное и добавил электролит+шотки. собирал по этой схеме http://www.radioradar.net/radiofan/lighting/yx8018.html цепь стабилизации не ставил.мне было важно работает или нет микросхемка.работает.но скорее всего полноценной зарядки 5в*0,5а с неё без доп ключа не выйдет.детали.имс+интуктивность 100 мкГн,если верить китайцам,+1n5819+0.47*50v без нагрузки .нога 3 в воздухе на электролите 7,0 в.не зависимо от свежести элемента питания. под нагрузкой,светодиод из фонарика,бат =0,93в ток 11,5 миллиампера светодиод=2,68 ток =3 миллиампер бат 1,58 в. 23,7миллиампера нагрузка 3,0в 10,2миллиампера кпд75% для убитой и 91,5% для свежей.кстати в таком варианте явно светит ярче. вопрос можно ли ей добавить ключ ,по схеме анологичной МС34063 | |
| 7
- 19.12.2014 - 13:27
|
такая штуковина на радиорынке 150 р. работает, правда от 3 Вольт (2,5 вроде) и токи уже для мощных светиков http://ru.aliexpress.com/item/New-40...664717923.html | |
