Высоковольтный преобразователь

Гость
0 - 01.04.2012 - 14:33

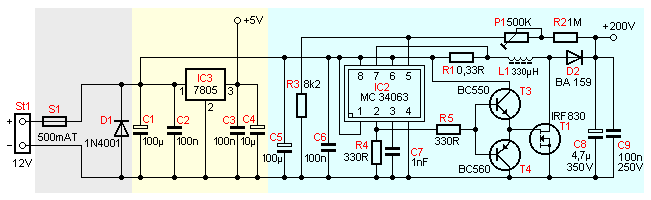

День добрый, уважаемые знатоки. Захотелось мне собрать часики на неонках, нашел схему, начал собирать и уперся в стену. Собрал преобразователь на 180В по схеме:
http://radiokot.ru/forum/download/file.php?id=30865
Заработала сразу. Но счастье мое было не долгим. ПРи подключении 6 ламп напряжение просаживается до 120В и лампы просто не загораются. Собственно вопрос - заменой каких элементов можно выжать больший ток из этого преобразователя? Заранее спасибо.



Гость
1 - 01.04.2012 - 14:49
попробуй "поиграться" величиной индуктивности L1
да и номинал С8 можно увеличить пожалуй
Гость
2 - 01.04.2012 - 14:52
попробуйте уменьшить R1 (0,33R). Дроссель лучше с ядром на распылённом пермаллое, в смысле желтом кольце.
Гость
3 - 01.04.2012 - 18:33
ещё один st1 последовательно в цепь .
Гость
4 - 01.04.2012 - 20:55
Резисторы последовательно с каждой неонкой <100к попробуйте включить.
Гость
5 - 01.04.2012 - 20:59
еще лучше взять 12 вольт и преобразовать их в 200 вольт с помощью двухтактного преобразователя, автогенератора на кольце диаметром 25-30 мм. Стабилизировать нет необходимости. А в этом преобразователе мощность крайне мала так как он обратноходовой и повышает с 5 вольт.
Можно конечно сделать однатактный прямохожовый из него.
Намотать вторичную обмотку с коэфф трансформации 40, то есть намотать в 40 раз больше витков чем в первичной. Включить в той же фазе, что бы при открытии транзистора подавался плюс на диод выпрямительный.
Должно получиться неплохо.
Гость
6 - 02.04.2012 - 14:50
Спасибо всем откликнувшимся. Дросель поставил заводской для смд монтажа намотаный на гантельке и уложенного в экран. Резисторы стоят по 30к на каждую лампу. С8 стоит на 10мкФ. Попробую уменьшить или замкнуть токовый резистор, но думаю дело не в нем. Я так понимаю С7 это частотно задающий конденсатор?
7 - 02.04.2012 - 15:42
7-kbd > В п.2 тебе правильно сказали. Только не С8 (он тут ни при чем), а С7 - он частотнозадающий. От соотношения частоты и индуктивности зависит энергия, запасаемая в дросселе за один импульс и соответственно эффективность преобразования. Есть формулы для расчета всего этого, но это нужно знать теорию, поэтому лучше практически - иметь под рукой несколько дросселей и емкостей.
