Схема включения диодов

0 - 27.03.2018 - 23:09
Здравствуйте уважаемые форумчане!
Помогите составить схему устройства... то я в электрике не разбираюсь (((
хочу для ребёнка сделать такую штуку:

Если тюльпан вставляется во вход своего цвета - то горит соответствующий диод.
Если тюльпан вставляется во вход другого цвета - ничего не происходит.
Всё это включается тумблером и работает от батареек.
Возможно реализовать?



1 - 28.03.2018 - 14:29
И чтоб без всяких микросхем!)
2 - 28.03.2018 - 16:47
Походу тут и диоды не нужны. 4 батарейки и 4 лампочки...
CK
3 - 28.03.2018 - 17:57
(2) Технолог
.
...гениально!
А я что-то думал думал и не придумал ничего простого.
:-)
4 - 28.03.2018 - 18:14
И кнопошка.
CK
5 - 28.03.2018 - 18:18
...чтоб автору было понятнее идея Технолога, я накидал по быстрому схемку.
Таких нужно четыре штуки, на каждый цвет.
Выключатель не требуется, так как пока штекер не воткнут, цепь обесточена.
.
6 - 28.03.2018 - 18:29
Цитата:
Сообщение от hleshka Посмотреть сообщение
...Если тюльпан вставляется во вход своего цвета - то горит соответствующий диод. Если тюльпан вставляется во вход другого цвета - ничего не происходит.
Зачем читать все :)))
7 - 28.03.2018 - 21:43
4 листа разного цвета-из них вырезаются формочки. У каждого цвета своя формочка. Синий круг не положить в зелёный треугольник,а в красный овал не вставить жёлтую трапецию.А что выше изложено - не то. Рентабельность игрушки во главе бюджета!
8 - 29.03.2018 - 09:22
5-CK > А если два штекера воткнуть перекрёстно с неправильными цветами гореть ведь не должно...
Ну и тумблер 4-х секционный нужен, что уже экзотика.

Отредактировано GrandKaa; 29.03.2018 в 09:24. Причина: Дополнение
CK
9 - 29.03.2018 - 10:52
(8) GrandKaa
...А если два штекера воткнуть перекрёстно с неправильными цветами гореть ведь не должно...
.
...да действительно, если два воткнуть перекрёстно то загорятся оба.
А дети обязательно до этого додумаются.
:-)
Можно конечно полярность у двух батареек перевернуть, но это будет половинчатая мера.
.
...Ну и тумблер 4-х секционный нужен, что уже экзотика...
.
...тумблер особо не нужен, схема не активна пока в неё не играют.
CK
10 - 29.03.2018 - 11:02
...тогда что то типа такой схемы пользовать.
.

.
На каждый штекер формировать резистивным делителем нужное напряжение и при подачи на соответствующий компаратор тот срабатывает зажигая светодиод.
Но думаю автору это уже сложно.
11 - 29.03.2018 - 12:31
Не пойдет. Компаратор срабатывает при условии превышения порогового напряжения.
CK
12 - 29.03.2018 - 13:05
(11) TauRus_III
.
...от блин, точно!
:-)
13 - 29.03.2018 - 13:55
вот тема для размышления https://youtu.be/RkTvDjhImwo
14 - 29.03.2018 - 13:59
тут разгадка https://youtu.be/-KMLmpC7-Ls
CK
15 - 29.03.2018 - 16:40
(13)(14) Basilio
.
...прикольно. Спасибо.
:-)
Была у меня безумная идея, что нить типа фильтров сделать как на цветомузыку раньше делали.
.
По видео, автору нужно вот такую схему собирать.
.
16 - 29.03.2018 - 16:42
А принципиально использовать "тюльпаны" ? Если использовать пятиштырьковые советские аудио разъемы СШ-5 (к примеру), то каждому штырьку разъема будет соответствовать свой светодиод. И тут обойдемся одной батареей.
17 - 29.03.2018 - 16:44
.... цветная термоусадка на корпус думаю не проблема.
CK
18 - 29.03.2018 - 17:47
...(по схеме в 5)
Можно параллельно лампам релюшки поставить чтоб принудительно разрывали цепи остальных каналов.
(Защита от перекрёстного включения.)
Но это увеличивать питание нужно и релюшки на три группы искать.
19 - 29.03.2018 - 23:22
На контроллере всё равно получается проще, на восьминогом как раз. В том плане, что меньше паять.
CK
20 - 30.03.2018 - 09:50

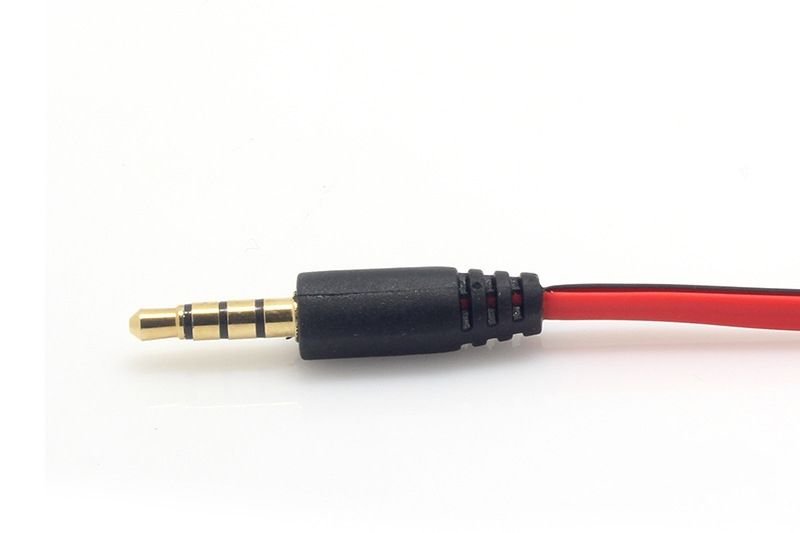

...как вариант потерявшемуся автору можно использовать четырёхконтактные штекера для наушников и соответствующие гнёзда для них.
На каждый цвет задействовать только свой контакт.
Правда есть и минус у такого решения, ПРИ НЕПОЛНОМ втыкании штекера совпадут случайные контакты и лампочка зажгётся не та что нужно.
.
21 - 30.03.2018 - 10:56
Компараторы,частотное разделение,процессоры......автор так умом тронется .Он же писал -- "то я в электрике не разбираюсь (((".
22 - 30.03.2018 - 12:23
Для двух светодиодов

23 - 30.03.2018 - 17:40
Таки вот мне сразу всё стало ясно,оттуда и рентабельный вариант.А то-взять панельки от лампы 6Ф5П,откусить лишние ножки....Купите набор красок с 24-мя цветами! И две кисточки не забудьте-жёсткую и мягкую!
24 - 31.03.2018 - 00:03
16-aska 2 > Технически решение верное, но вот ребёнку, для которого это предназначено (годика 2 возраст наверное) советские бананы правильно воткнуть будет трудно.

20-CK >Придумал как сделать защиту от неполного втыкания, заодно и конструкцию улучшить, убрать провод оставив только штеккер.
Сделать внутри четырёхконтактных штеккеров замыкание разных пар контактов, в разъёмах соответственно подпаять провода к тем контактам, которые замкнутся при вставлении штеккера соответствующего цвета, всего можно 6 цветов сделать (6 комбинаций). Если с диодами и полярностью заморочиться, то и 12 цветов можно сделать.
Рисовать схему не стал, если автору непонятно по объяснению, могу нарисовать

p.s. Выключатель был в техзадании, вот я про него четырёхсекционного и говорил.
25 - 31.03.2018 - 08:38
Может всё таки подумаете о деревянных игрушках ? Разной формы и цвета и отверстия соответствующие.
CK
26 - 01.04.2018 - 00:28
(24) GrandKaa
...Сделать внутри четырёхконтактных штеккеров замыкание разных пар контактов...
.
...отличная идея, но нужно проверять.
Например при втыкании штекера с замкнутыми контактами 1-2 (счёт от конца) он может проходя вглубь замкнуть в гнезде пары 4-3 и 3-2.
Может как-то диодами и строгим подбором контактных групп можно это дело обойти.
Пока что лень думать... тем более автор потерялся.
:-)
CK
27 - 01.04.2018 - 00:30
(22) Batarelka
.
...надо отдать Вам должное, не поленились шрифт надписей и толщину линий подобрать при переделки моей (не побоюсь этого слова) схемы в (5).
Даже фотохостинг тот же выбрали.
Я уже думаю не я ли это сделал и не заметил...
:-)
28 - 03.04.2018 - 16:55
10-CK > схема 10 имеет право на жизнь. а вот чтобы неправильный не загорелся, использовать 4-х контактные разъемы.
29 - 03.04.2018 - 19:59
Полез в закрома родины и нашёл игрушку,которую делал два года назад.Сильно хочется,можно сделать,чтобы нажав сразу две кнопки,срабатывала только одна.Не заморачивался,но на кнопки можно сделать наклейки,раскрасив их соответствующими цветами.Сделано быстро и компактно.Цветные метки стояли у кнопок,сейчас от времени стёрлись.Цель такая была-нажал зелёную кнопку-загорелся зелёный светодиод.[img][/img]
30 - 03.04.2018 - 20:15
Сделано в коробочке-ряд светодиодов и ряд кнопок.Две АА.
31 - 06.04.2018 - 23:52
27-CK > Пардоньте, если чё..

Ещё вариант на 4, без хвостов):
32 - 07.04.2018 - 22:10
Цитата:
Сообщение от nikolaevich Посмотреть сообщение
Может всё таки подумаете о деревянных игрушках ?
Цитата:
Сообщение от CK Посмотреть сообщение
автор потерялся. :-)
афтор пошел деревянную лошадку на 4=х колесиках делать..
гораздо проще и полезнее
бгггг
CK
33 - 07.04.2018 - 22:53
(31) Batarelka
...Ещё вариант на 4, без хвостов):
.
...прикинул, вроде бы Ваш вариант исключает сработку при недовтыкании штекера.
Да и штекер используется на три контакта, что уже плюс.
Жаль что автор не оценит, пропал.
34 - 07.04.2018 - 23:12
33-CK >
у афтора в условии тюльпаны были
бгггг
судя по кабелю от тюльпанов там наверное еще и видео со звуком идет
бгггг
CK
35 - 08.04.2018 - 19:15
(34) хмурый_
.
...думаете автор хотел сделать тренажёр для подключения тюльпанов компонентного видео?
:-)
36 - 08.04.2018 - 22:47
С тюльпанами тоже получится, только с хвостами.
