Радио кружок .- Радиолюбитель

Гость

0 - 13.08.2013 - 21:26

в Краснодаре есть где нибудь радио кружок ?

Гость

1 - 13.08.2013 - 23:30

Городская СЮТ в Комсомольском за "Табрисом"?

Гость

2 - 15.08.2013 - 22:51

Трогательно очень встретить сегодня радиолюбителя.
В известном магазине на Седина встретил молодого человека, перечисляющего какие-то резисторы и транзисторы продавцу. Я спросил его, для чего это? Оказалось, 5 вольтовый стабилизатор.
О существовании 7805 он не подозревал. ))

Гость

3 - 21.08.2013 - 21:03

Собрать схему и проанализировать её работу - это одно, тупо поставить 7805 и две ёмкости- это другое. Каждый начинал по-своему, удивляться нечему.

Гость

4 - 21.08.2013 - 22:58

2-Страник >это плата для пятивольтового стабилизатора? ))

Гость

5 - 22.08.2013 - 15:26

2-Страник > Ну, стабилизаторы разные бывают :)
Может, человеку на свой самодельный квантовый компьютер надо ИМПУЛЬСНЫЙ стабилизатор собрать :)

Гость

6 - 22.08.2013 - 20:29

5-Директор Правды >на рассыпухе из мосфетов?)

Гость

7 - 23.08.2013 - 01:29

Цитата:

Сообщение от Фанат NASCAR

2-Страник >это плата для пятивольтового стабилизатора? ))

Это контроллер дисковода, была актуальна 20 лет назад для спектрума, у меня даже где-то комплект валяется плата рассыпуха деталей и схема

Гость

8 - 24.08.2013 - 09:32

7-Sonata GLS >я уже готовыб брал, обменял на мопед.. не застал сборочные наборы

Гость

9 - 24.08.2013 - 21:34

Наркоманы взломали дверь автомобиля и украли зарядку для видеорегистратора. Решил спаять сам.
Как будет работать эта схема? КРЕН8В решил добавить для облегчения теплового режима.

Гость

10 - 24.08.2013 - 21:41

Подключил эту схемку к выпрямителю 12 в, и подсоединил видеорегистратор. Запись идет, но по экрану перемещаются горизонтальные полосы: пульсации, т.к. конденсаторы около 1 мкф.

Гость

11 - 24.08.2013 - 22:53

10-DDR4 > а смысл ставить 8Б, суммарное тепловыделение будет таким же как от одной 5А?

Гость

12 - 24.08.2013 - 22:57

Чтобы не перегрелся КРЕН5А. Слишком большое падение напряжение 15 в при работающем двигателе - 5 в = 10 в.

Гость

13 - 24.08.2013 - 23:14

В схеме ошибка: DA1 КРЕН8А

Гость

14 - 24.08.2013 - 23:36

так а радиатор поставить? входное у 5а около 30, и у нее же вроде есть тепловая защита. какая потребляемая мощность регистратора около Ватта?

Гость

15 - 25.08.2013 - 02:12

Цитата:

Сообщение от DDR4

но по экрану перемещаются горизонтальные полосы: пульсации, т.к. конденсаторы около 1 мкф.

Просто дело в том, что ваш самодельный стабилизатор выдает 5в, а то и 4.8в, некоторые КРЕН этим грешат. Решение: регистратору нужно 5.5в для стабильной работы. Эти 0.5 вольт и решат вашу проблему полос и нестабильности работы. Попробуйте LM317 вместо вороха кренок.

Alain Delon

16 - 25.08.2013 - 10:47

9-схема в принципе правильная
10-увеличь с3 до нескольких тысяч мкф
11-"суммарное тепловыделение" распределится на 2 корпуса, а это облегчит их тепловой режим
14-у крен5 максимальное входное всего 15 вольт
15-сомневаюсь, что 0,2 вольта решающим образом скажутся на работоспособности прибора

SIT

17 - 25.08.2013 - 15:59

DDR, не надо изобретать велосипед с квадратными колесами, сейчас полно однокорпусных импульсников 12/5 , из доступного в Краснодаре есть LM2596.

Гость

18 - 25.08.2013 - 17:59

еще проще взять DC\DC преобразователь, припаять провода и выставить 5.25в. Ни тебе нагрева особого, схема импульсная, да и дешевле выйдет если у китайцев заказать.

Alain Delon

19 - 25.08.2013 - 18:05

в таком случае самое простое - купить новую зарядку для видеорегистратора, которая сейчас наверняка стоит копейки и не парить себе мозги ни пайкой, ни с импульсниками-шмимпульсниками и прочей херней

Гость

20 - 25.08.2013 - 18:35

15-Вы правы, стабилизатор выдает лишь 4.9 в.
Может, поэтому бегущие гориз.полосы просматриваются даже при подключении к прикуривателю, где напруга стабильна, несмотря на то даже, что я параллельно керамическим припаял электролитические кондюки по 100 мкф.
16-думаю, что и 1000 мкф не помогут, если КРЕНка выдает заниженное напряжение. Можно, конечно добавить в схему стабилитрон и поднять выход, но это уже гемор.
19-купить новую зарядку для видеорегистратора - не самое простое, даже в СИТИЛИНКе нет. Есть только разветвители на ток до 500 ма, а мне нужно 1000 ма. В связных есть зарядки для Нокии, но они тоже на 500 ма.
В интернете на китайском сайте кое-что есть, но ждать 2 месяца.
Попробую LM317 или LM2596.

Гость

21 - 25.08.2013 - 19:33

Еще вариант

Гость

22 - 25.08.2013 - 20:20

18- Нашел на ебей
http://www.ebay.com/itm/1pcs-DC-DC-B...item3a74b337d4
Там пишут, что 56 руб. и возможны дополнительные таможенные сборы.

Гость

23 - 25.08.2013 - 21:15

20-DDR4 >ну поставь между средней ногой 5а и массой диод и ровно на величину падения на этом диоде поднимется выходное стабилизированное напряжение....

Alain Delon

24 - 25.08.2013 - 22:01

в интернете завались этих блоков питания, причем даже у самых накрученных барыг максимум по 250-300р, многие - с доставкой буквально на следующий день
если чел тратит целые дни на переписку в интернетах, пайку живопырок из всякой фигни, будучи не в состоянии заработать за это время несчастные три сотни, то лучше ему продать и регистратор и машину и купить себе хлеба

Гость

25 - 25.08.2013 - 22:40

24. А куда можно пойти заработать эти "несчастные три сотни"? Это проституткам проще.

Alain Delon

26 - 25.08.2013 - 23:10

25-ну, кто на что учился, как говорится

Гость

27 - 26.08.2013 - 01:42

21-DDR4 > можно вообще на полевике сделать с той же TL431 и IRF540, уж регистратор они потянут легко, вместо R3 33k ставите переменник и выставляете 5.2в, замеряете его сопротивление и впаиваете ближайшее постоянное. Вариантов масса.

22-DDR4 > я очень часто затариваюсь у этого продавца на ebay и проблем не было. Упаковка и отправка на отлично. Да и не он один торгует этими модулями, ибей завален ими, выбирайте. Попробуйте сходить на радиорынок и поспрашивать чтобы не ждать месяц с ибея.

Гость

28 - 26.08.2013 - 07:30

Зачем такие сложности. КРЕН5А с радиатором, вполне достаточно. 15В - 5В = 10В. Потребляемый ток регистратора, пусть 0,2А, тогда 10В * 0,2А = 2Вт. Нужне небльшой радиатор. До 1 Вт кренка может и без радиатора расеить. В юнности делал на ней БП для синклера, на входе 10В на выходе 5В потребление 1А, на кренке 5 Вт, с нормальным радиатором, работало сутки на пролёт. Если гудит, то надо увеличивать входную ёмкость, только перед ней наверно надо диод поставить.

Гость

29 - 26.08.2013 - 16:39

28-Конструктор > читайте тему.
КРЕН топикстартеру не подходит!
1.

Цитата:

Сообщение от DDR4

Есть только разветвители на ток до 500 ма, а мне нужно 1000 ма

Нужен 1А и напряжение чуть больше 5в.

Цитата:

Сообщение от DDR4

15-Вы правы, стабилизатор выдает лишь 4.9 в. Может, поэтому бегущие гориз.полосы просматриваются даже при подключении к прикуривателю

даже если подпереть ту же КРЕНку диодом по массе, то ее уже надо изолировать от массы, плюс нагрев, а в машине условия охлаждения далеко не райские.

Гость

30 - 28.08.2013 - 10:40

to Error

1А кренка выдаст, правда радиатор на 10Вт тепла будет большой, но неужели видеорегистратор жрёт 1А.

Поднять напряжение можно диодом в общем выводе кренки.

Полосы, возможно всё таки из-за маленькой ёмкости. Попробовать поставить на выход 1000 мкФ и 0,1-1 мкФ керамику

Гость

31 - 28.08.2013 - 13:14

подскажите! надо из прикуривателя добыть 2А, чтобы не больше 12 вольт (не 13 или 14), может ограничитель или стабилизатор с малым падением? можно в Кр-ре купить что-нибудь подходящее? китайцы делают?

Гость

32 - 28.08.2013 - 13:15

кстати про кружок - кроме Комсомольского больше нет? надо своего парня приобщать :)

Гость

33 - 30.08.2013 - 08:21

32-Com > Одумайтесь! Радиолюбитель он хуже проститутки! (судя по п.25) По крайней мере в смысле заработка.

Гость

34 - 30.08.2013 - 10:05

Полосы идут не из-за пониженного питания, это импульсная помеха проходит из системы электроснабжения авто. DDR4 не пишет с запущенным двигателем испытывал или нет. Думаю с остановленным двигателем помехи не должно быть. Для избавления от них нужно дроссель поставить на ферритовом стержне или фильтр на кольце из двух встречно намотанных катушек.
Сколько видеорегистраторов попадалось мне, все они могли питаться от компьютерного USB разъёма, (кабелем из набора поставки USB-mniUSB), а значит потребляют ток меньше 500мА, потому, как это предел для этого порта.
DDR4, если не жалко 39р, возьмите для эксперимента в магазине FIXprice автозарядку с USB-выходом и запитайте от неё.
11.05 30.08.2013

Гость

35 - 31.08.2013 - 01:07

30-Конструктор > и куда пихать такой не маленький радиатор в машине? еще и греющийся, еще и в иномарке видимо, где места практически нет и пробраться тяжко.

Цитата:

Сообщение от Конструктор

Полосы, возможно всё таки из-за маленькой ёмкости. Попробовать поставить на выход 1000 мкФ и 0,1-1 мкФ керамику

не спасет, автор уже запитывал от прикуривателя

Цитата:

Сообщение от DDR4

бегущие гориз.полосы просматриваются даже при подключении к прикуривателю, где напруга стабильна, несмотря на то даже, что я параллельно керамическим припаял электролитические кондюки по 100 мкф

просадки по току думаю там нет. Опять же КРЕН не очень хорошо относятся к большой емкости по выходу, в момент включения чем выше емкость-тем выше ток импульсного заряда конденсатора.
34-ANDRES > это не ТВ приемник, не радиоприемник и не радиостанция критичная к такого рода импульсным помехам зажигания.

Цитата:

Сообщение от ANDRES

если не жалко 39р, возьмите для эксперимента в магазине FIXprice автозарядку с USB-выходом и запитайте от неё.

я этому %censored% за 39р и светодиод питать не доверил бы даже имхо.

Гость

36 - 31.08.2013 - 19:54

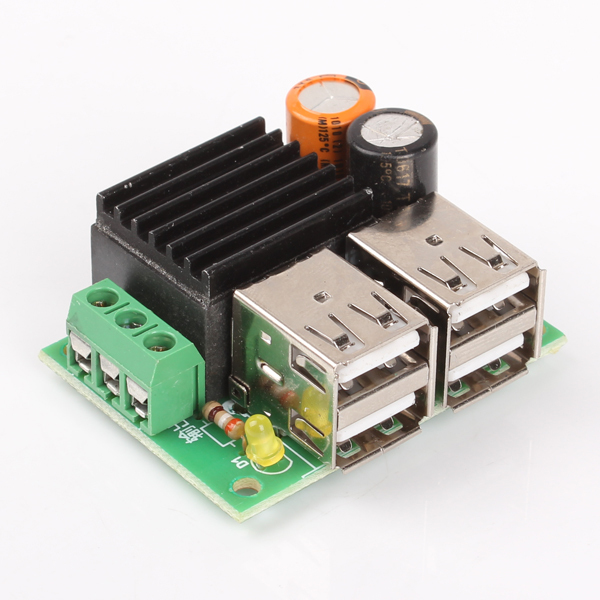

180 р с доставкой и никакого мозгодельства
http://www.ebay.com/itm/390617170772
